2026年9月15日下午，上海实邦电子科技有限公司开展了一次经验交流会，由王工、盛工和赵工一起分享了他们在工作中积累的一些经验。

      首先是王工分享了----PT100恒流源电路

      两线，三线，四线有什么区别？

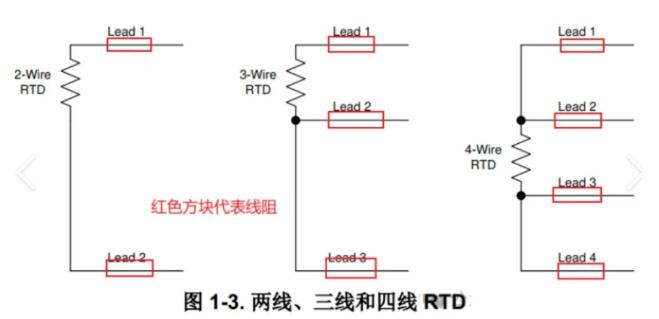

      使用RTD进行温度测量时，一般分为两线，三线，四线制接法。

        两线制测量会将传感器引线电阻一并计入测量结果，从而产生测量误差。以常用的铂电阻 PT100 为例，其电阻温度系数约为 0.385 Ω/℃，因此引线电阻会直接折算为温度测量误差。为降低引线电阻对测量精度的影响，高精度 PT100 测量通常采用三线制或四线制接法，以消除线电阻的影响。

        常用方法

        运放差分测量方法：

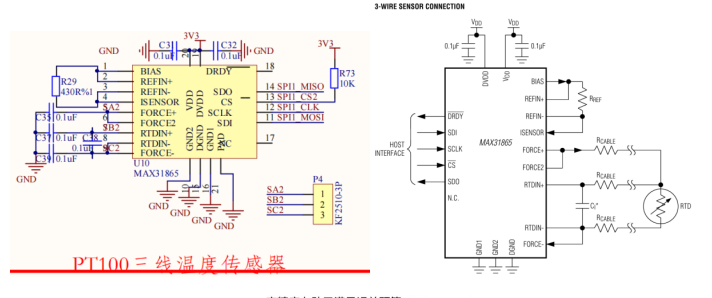

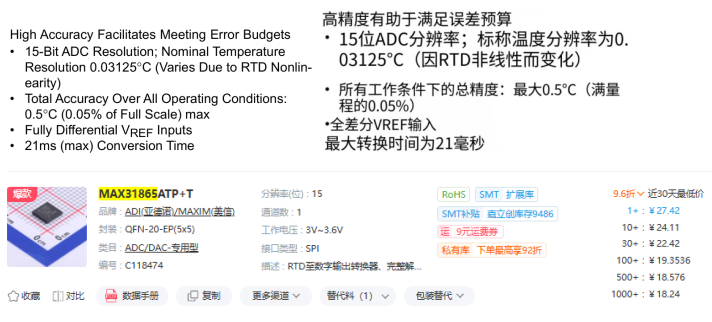

        专用芯片：MAX31865

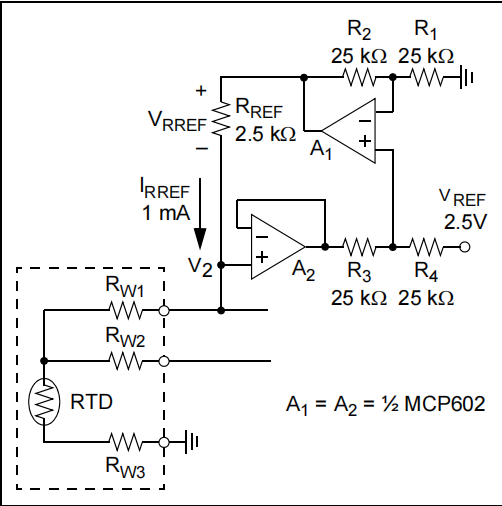

恒流源方式：

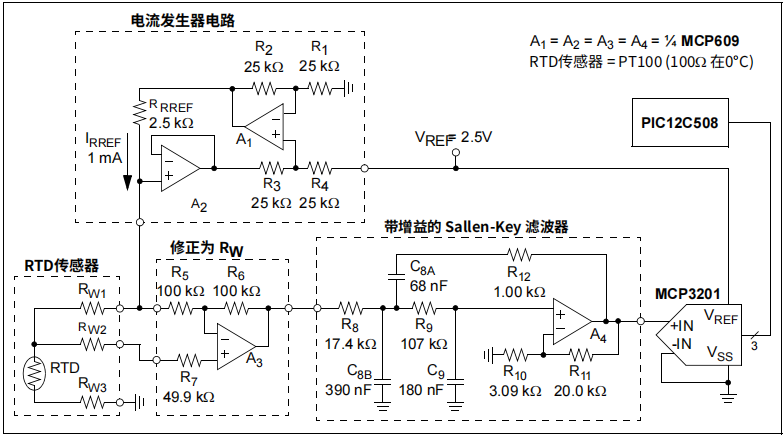

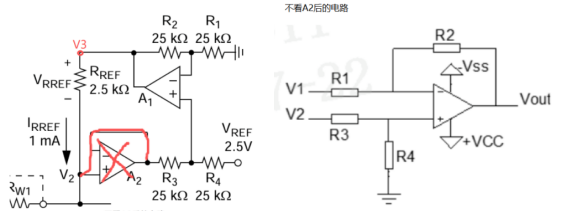

        是一个恒流源电路，打眼看过去不是那么直观，那注意到A2运放其实是一个跟随器，同向输入端和输出端电压相等，那么我们先把这个运放抹掉，用根短接线直接连起来，是不是感觉电路熟悉了起来。

      在差分放大电路里，如果R1=R3,R2=R4，那么电路的输出就是(V1-V2)*R2/R1。简化后的电路如果V2接地电位，那么就和差分放大电路完全相同了，经过简单的计算，由于电阻都是相同的，可以知道Rref电阻上两端的电压差(V3-V2)是2.5V，Rref电阻是2.5k时，流过的就是1mA的电流。在V2节点外接一个合适阻值的电阻到地后，就会产生一个1mA电流源的效果，而调整Rref的值就可以获得不同大小的电流。

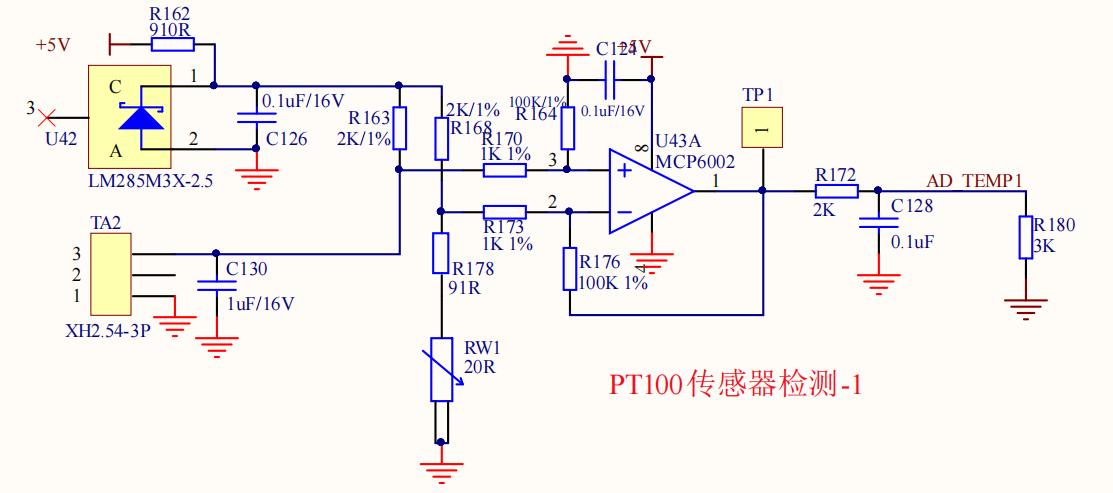

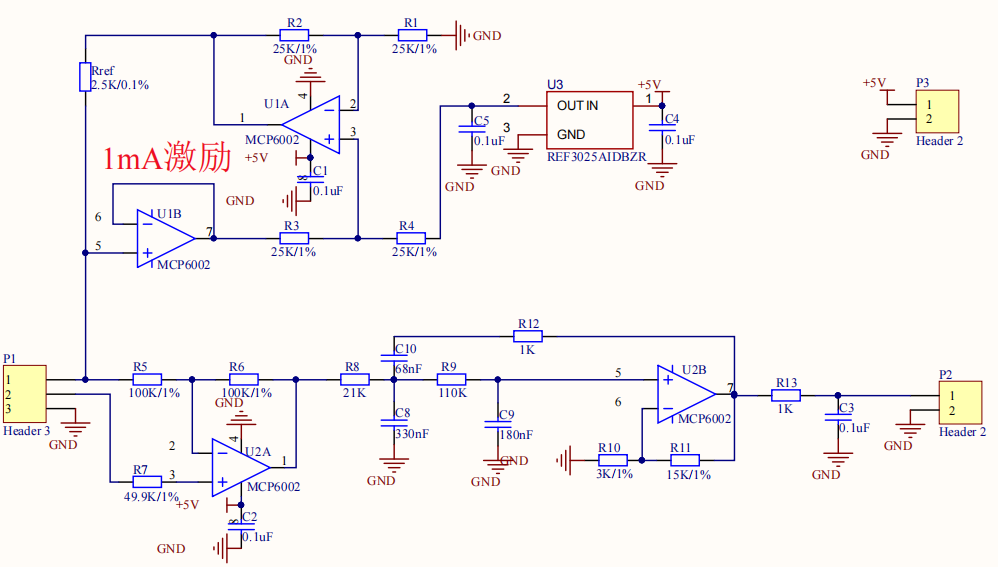

调整参数后画了一个样板

       12 位A/D 转换器 提供名义温度分辨率为 0.22°C/LSb。

       15 位A/D 转换器 提供名义温度分辨率为 0.054°C/LSb。

       16 位A/D 转换器 提供名义温度分辨率为 0.027 ℃/LSB。

       失调电压带来的误差：

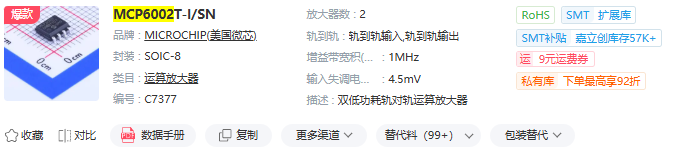

       MCP6002的失调电压是4.5mV。

       什么是失调电压（Input Offset Voltage）？

 运放理想状态，输入两个引脚电压完全相等时输出 = 0；但真实运放内部晶体管不完全 对称，就算输入引脚电压一模一样，输出也会乱飘，等效相当于在输入端偷偷加了一个 微小电压，这个电压就叫输入失调电压 Vos。

       想象一把零位不准的台秤：

       理想秤：上面不放东西，读数 = 0。

       现实的秤：什么都不放，读数已经显示 0.2kg。

       这个 “凭空多出来的 0.2kg” 就等价运放的输入失调电压 Vos。

      PT100 恒流是1mA,那么 PT100 每变化 1°C：ΔV=1mA×0.385Ω=0.385mV

      也就是说：PT100 每 1°C 只有 0.385 mV 的电压变化。

4.5mV/0.385=11.68℃

      也就是说，仅仅运放失调电压，就可能造成约 ±11.7°C 的温度误差。



0.25mV/0.385=0.649℃

      250 µV 的输入失调电压，在 1 mA PT100 恒流下，大约相当于 ±0.65°C 的温度误差。

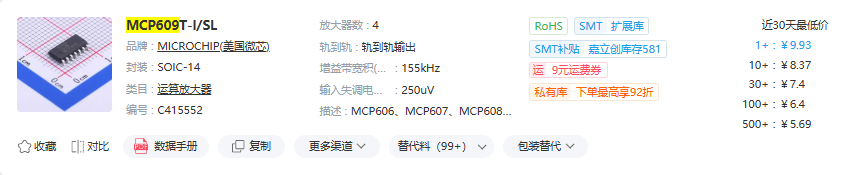

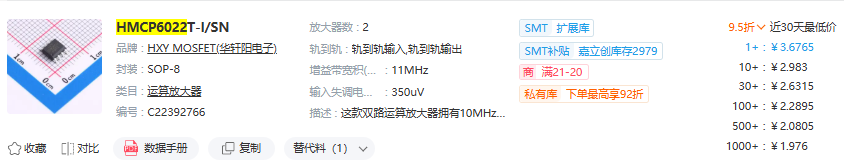

样板用的是这个



0.35mV/0.385=0.909℃

350 µV 的输入失调电压，在 1 mA PT100 恒流下，大约相当于 ±0.909°C 的温度误差。

更低的失调电压运放，带来的误差会更小。

零漂移运放：VOS可以做到亚 μV 级别，温漂0.01~0.1μV/℃，几乎不随温度变化。

不是真的完全没有漂移，是芯片内部周期性自动测量、抵消失调，把失调和温漂压得极低。

这样可以把电路对误差的影响尽量做到最低。

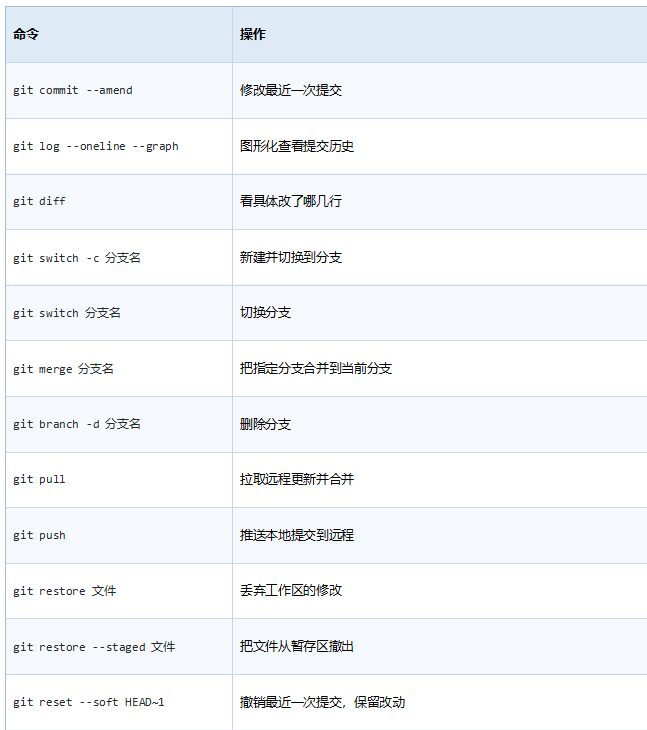

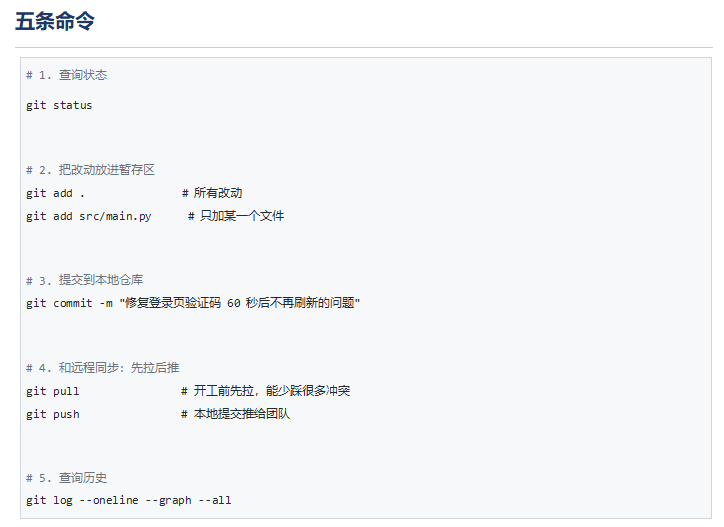

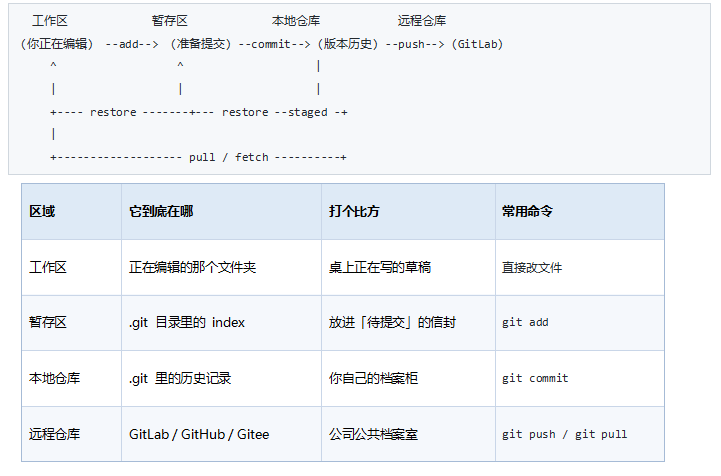

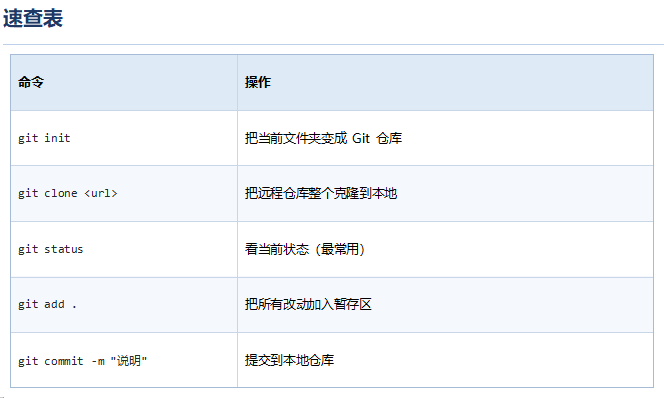

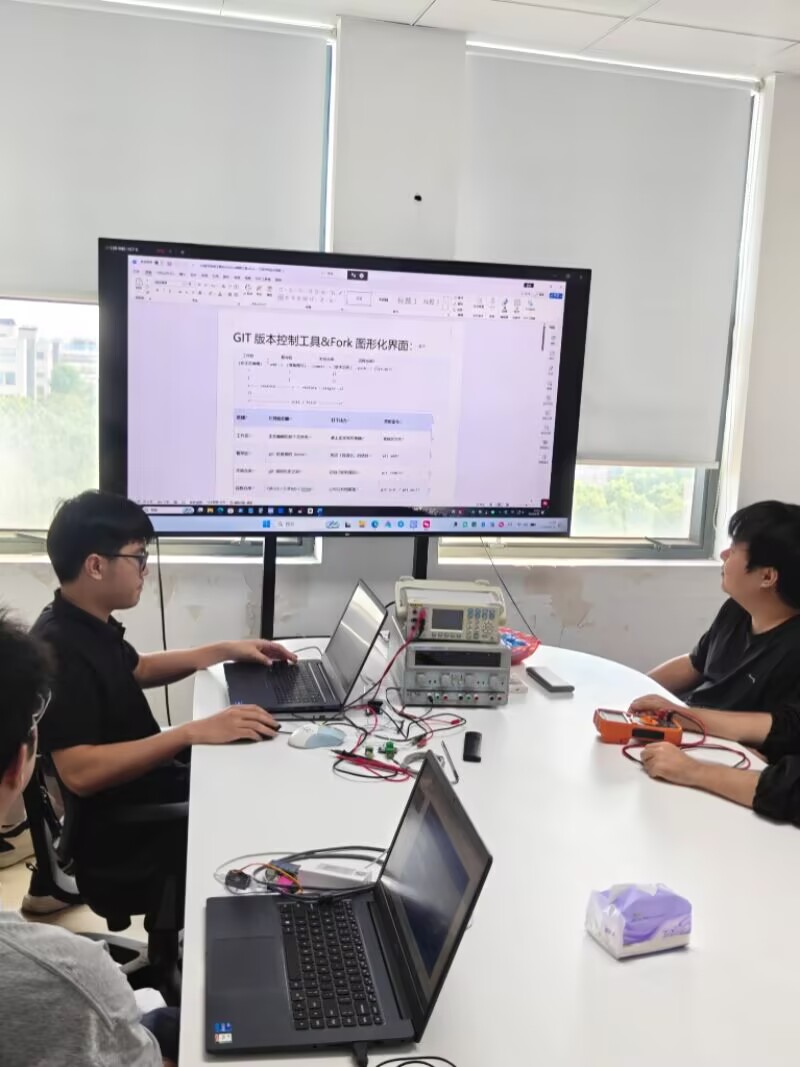

     盛工分享了----GIT版本控制工具&Fork图形化界面

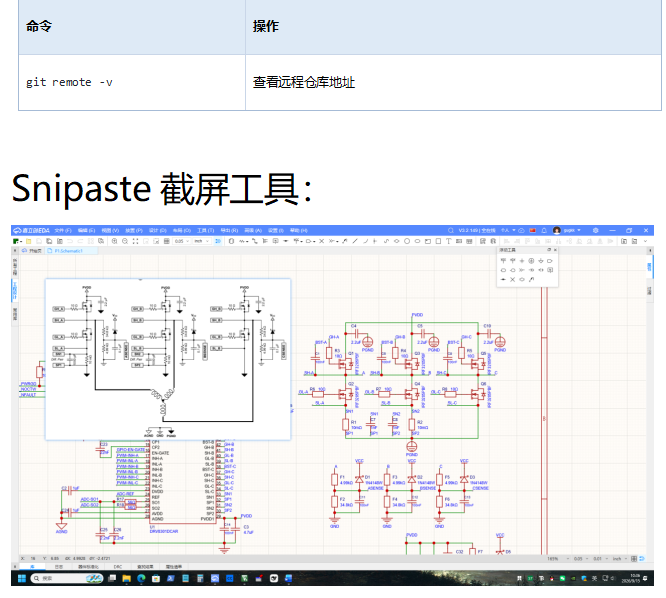

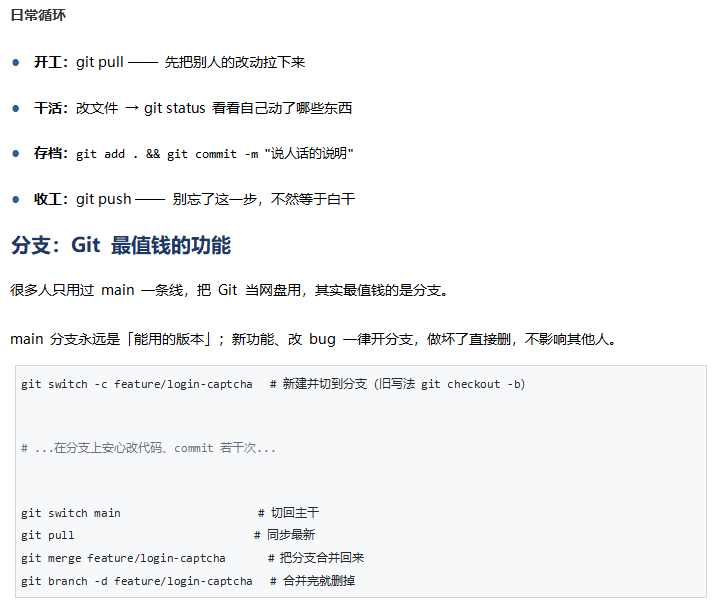

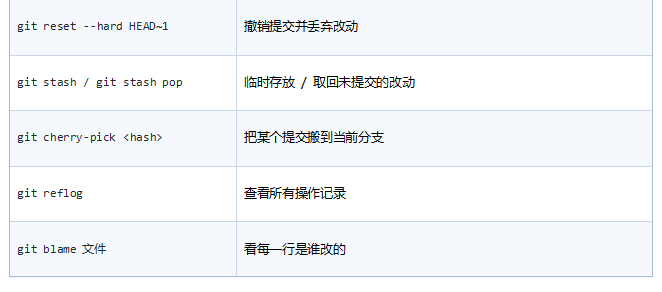

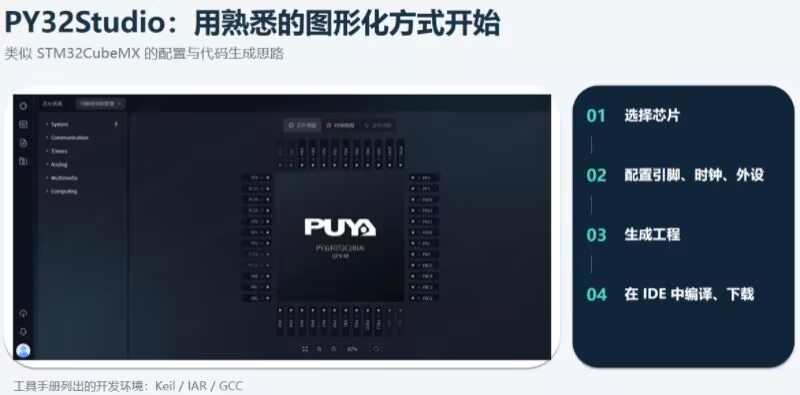

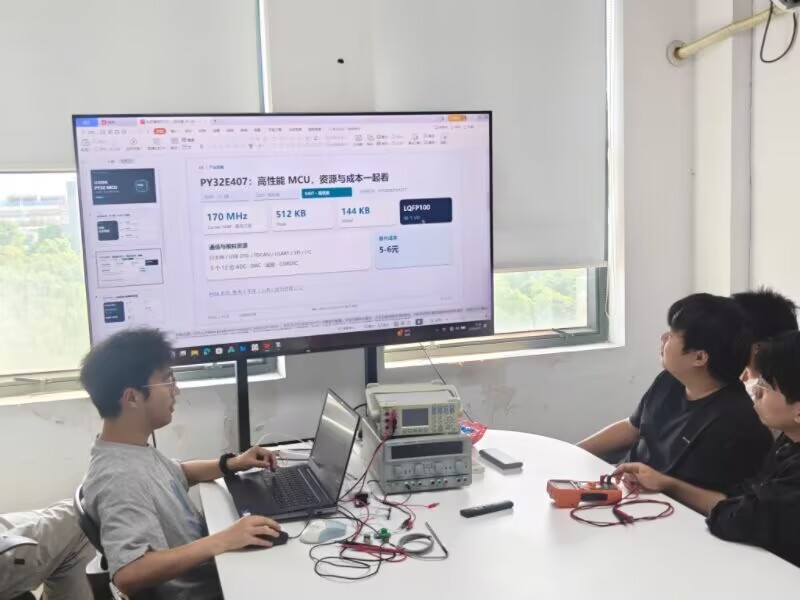

      赵工分享了----认识普冉    PY32 MCU

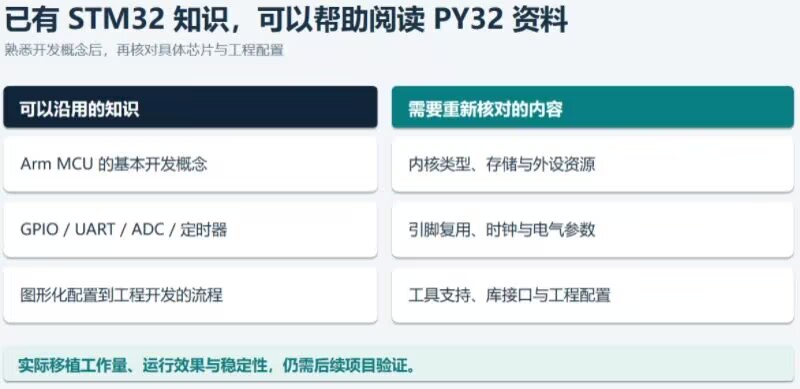

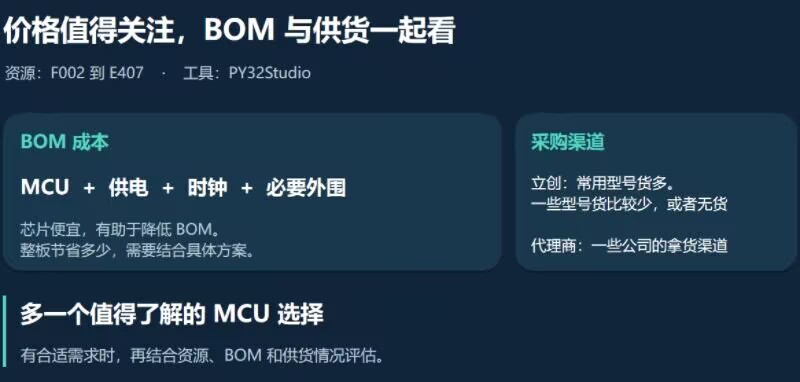

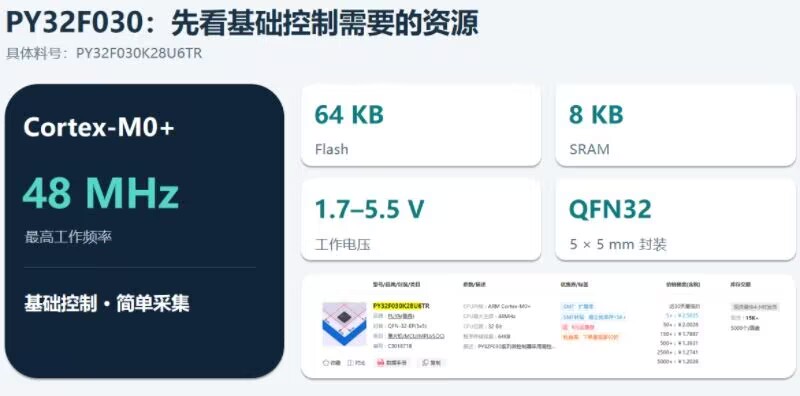

      从价格出发，了解芯片资源与开发工具-------价格比较便宜
