2026年7月21日下午，上海实邦电子科技有限公司开展了一次经验交流会，由陈工和崔工一起分享了他们在工作中积累的一些经验。
首先是崔工分享了----KiCad 原理图生成平台分享

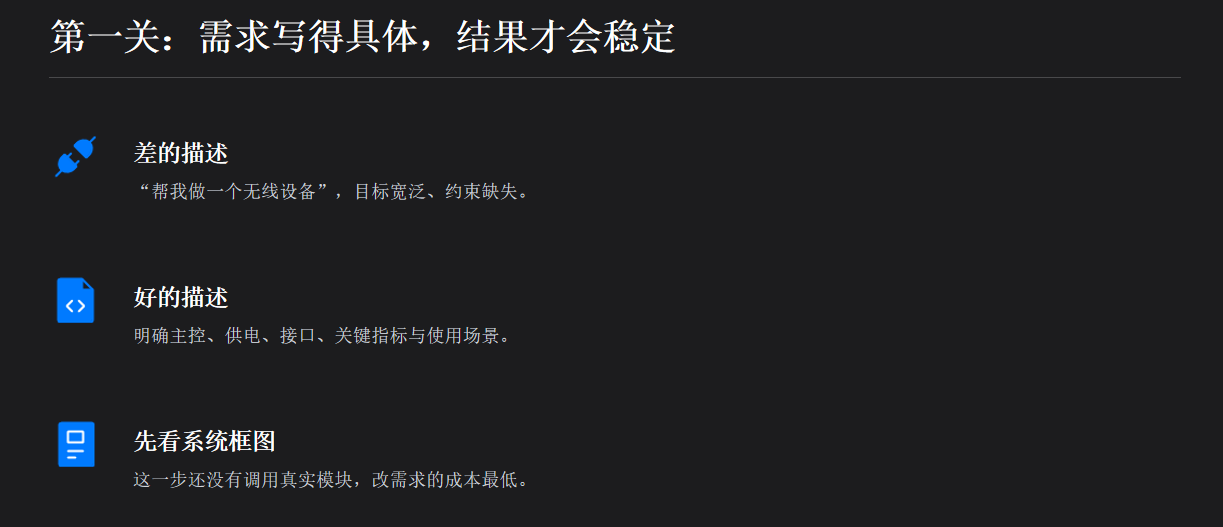

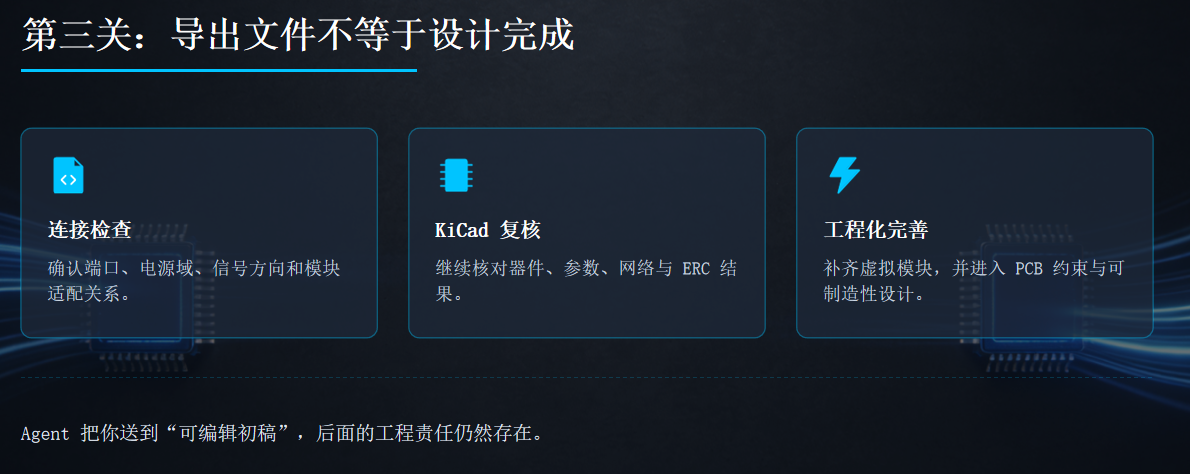

先说结论：它负责加速，不负责签字

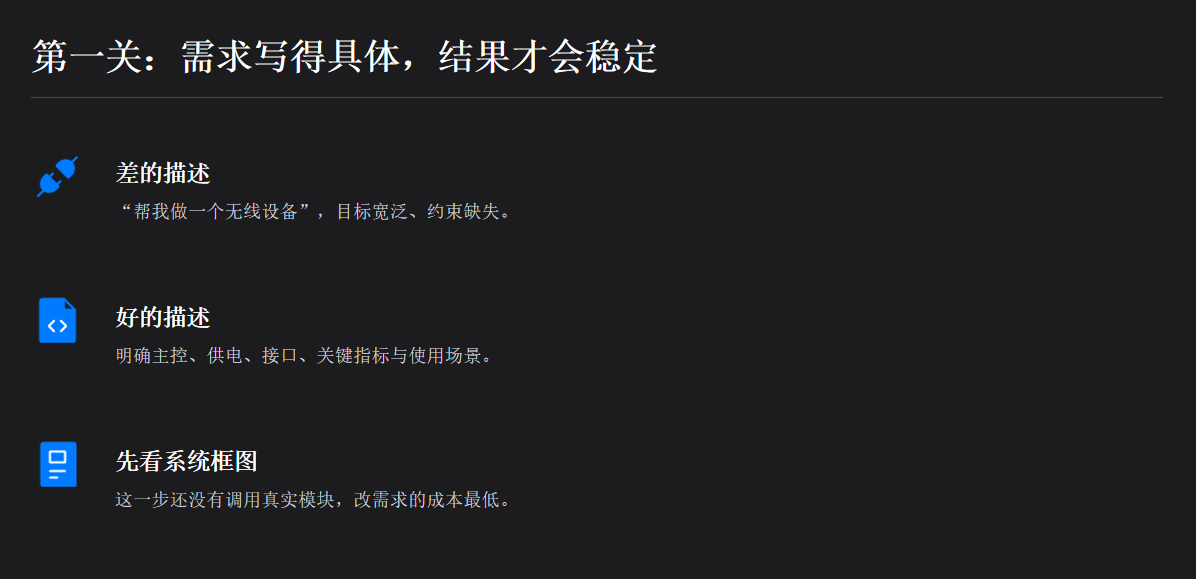

完整流程只有一个原则-----先确认，再进入下一步
陈工分享了----嘉立创在线&SGL图形库
立创eda多人协同
多人协同可以多人一起画PCB，依赖于在线版本

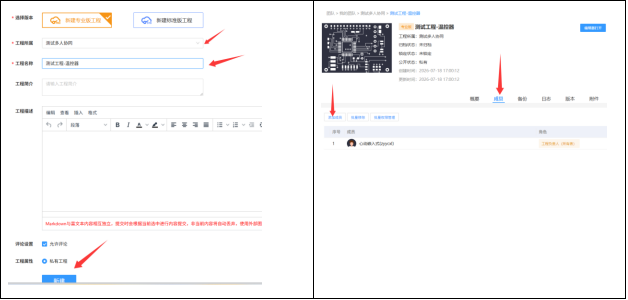

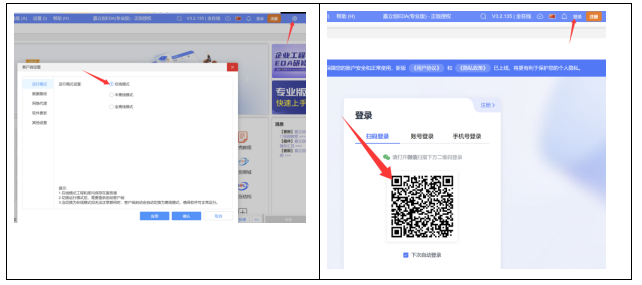

1. 切换为在线版本并登录

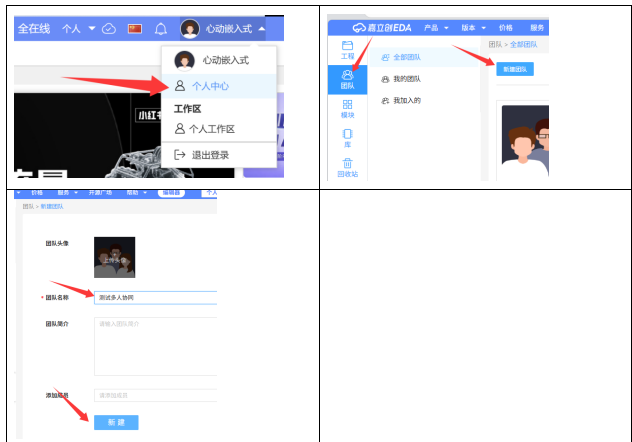

2. 创建团队
3. 创建工程

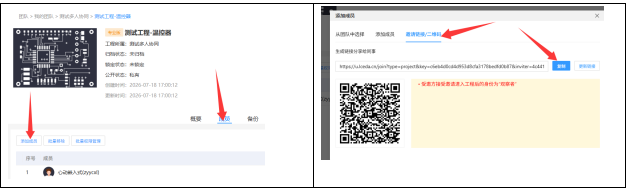

4. 添加成员

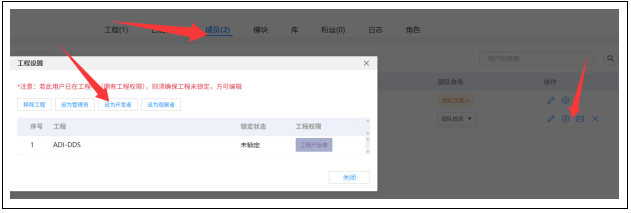

5.调整成员权限-设置为开发者
6. 结束-打开工程开发
任何一方修改以后必须手动保存来同步，软件不会实时同步。
任何一方选中以后会高亮提示，另一方不要去同步操作。
SGL图形库介绍
SGL(Small Graphics Library)是一个非常轻量的GUI图形库，其设计的初衷就是针对低端处理器市场提供一个现代化的图形框架，它符合现代化审美设计，其设计思想来源于LVGL图形库，具有抗锯齿，圆角，边框等关键UI设置项，同时具有图层概念，不同控件有不同的层次，可设置透明度，控件同样有父子关系，子控件可继承部分父控件属性。代码采用面向对象的思想，文件结构清晰，非常适合应用于性能以及内存有限的单片机，控件有：圆角矩形、标签、开关、进度条、圆环、列表等。
SGL UI库特点:
• 轻量级，最小只需要 3KBytes RAM 和 15KBytes ROM 即可运行
• 部分帧缓冲支持，最小只需要一行屏幕分辨率的缓冲即可
• 包围盒 + 贪心算法的脏矩形算法
• 支持帧缓冲控制器，直接向帧缓冲控制器写入数据，零拷贝
• 颜色深度支持: 8bit, 16bit, 24bit, 32bit
• 现代化的字体取模工具
脏矩阵简介：
脏矩形是增量局部渲染优化算法，几乎所有 UI 库（包括LVGL、MiniGUI）的底层渲染核心。核心逻辑：界面大部分区域静止不动，只重绘发生视觉变化的小块区域，放弃全屏刷新
脏矩形合并策略：脏矩阵数量通常是有限的，一帧内会产生大量零散小矩形（比如多个控件发生变化），如果有限的矩阵被消耗殆尽会合并矩阵，形成一个大矩阵。
SGL图形库对比LVGL区别是什么？
目前LVGL图形库是好用，但是对单片机要求特别高，如果使用无UI框架的方式，性能以及内存占用确实小，但做出来的效果又特别差劲，做出来的产品够用，但缺乏竞争力。110k
（1）flash占用大：LVGL可以对功能进行裁剪，但由于其设计框架的原因，裁剪过后的代码对内存占用也十分大，SGL是高度可裁剪，裁剪过后的功能，一定不会被编译（直接或间接）。
（2）ram占用大：对于LVGL来说，每个控件对RAM的占用都是很大的，LVGL是为了功能的丰富，但SGL的定位是为了更加轻量级，因此，对于RAM的使用，作者严格地控制每一个字节的占用，尽可能保证功能的前提下做到最小占用。20k 48k
（3）代码框架差：当不使用任何框架时，散装的代码，某宝卖家配套的代码，CSDN下载的测试代码，这类代码不考虑程序可读性，可维护性，功能可扩展性，用这种代码测试是可以，用于实际项目开发是灾难性的。SGL是完全没有这些问题的，源代码文件目录分类清晰，函数API风格统一，同样有配置文件，初始化简单，配套资料文档齐全。
项目移植
这里以电脑PC模拟器为准，实际硬件移植方法一样。
模拟器有移植好的工程，不用重新移植
环境安装这里不展开讲，参考LVGL的即可
pc端使用vs code模拟需要安装3个环境：cmake，Mingw64，SDL2，其过程和LVGL运行一模一样，可参考LVGL的移植
1. 下载源码&解压放到合适位置
虽然只用的到source文件夹下的内容，但为了省心方便，不要删除任何文件
（1）. Source文件夹介绍
2. 添加库文件
Source文件夹按需添加，include只需要包含根目录和include文件夹。
必须添加的有：核心内核、绘制内核、内存管理算法、字体（字体也可以不用它的自己取），控件（可以按需添加）
3. 配置文件介绍
4. 初始化
注册帧缓冲区设备，屏幕buffer，刷屏函数实现
注册日志接口
注册心跳接口
调用sgl初始化
5. main函数中调用
调用封装过的sgl初始化（内部包含了所有需要的初始化）
调用sgl任务处理函数
6. 移植完成测试效果
编写测试代码：创建一个扩展类型图片和标签控件
SGL的控件所有可设置的效果（颜色，大小，边框，字体等）全部都在各自控件的.h文件之中，与LVGL区别比较大，作者这么做是为了减少内存占用，减小复杂度。LVGL设置全部是走的set_style相关函数，通常散落在控件本身的.h和风格相关的.h中，使用相对比较麻烦。SGL只需要打出前缀，所有可设置的API都会展示出来。
对于简单的项目，常用控件：button、switch、img、label、bar、progress、slider、dropdown。
上位机的技术栈：
个人比较推荐使用前端那一套来开发的，python，QT，JAVA都不太适合跨平台以及快速开发，推荐使用web相关的技术栈。去年我推荐了使用html中内置JavaScript，这种方式优点是快，代码体积小，但缺陷是会暴露源码，还会有效率问题，其实只要打包成exe就行了，通常web开发打包exe有很多方法，通常用electron或者tauri。前者功能非常强大，体积也会非常大，通常在200M以上，后者是轻量级的架构，通常在10M左右，我们只是做一个工具，没必要用太强大的框架。
LVGL字体和SGL字体对比
1.LVGL字体源文件会有很多额外的参数，SGL只保留必须要的参数。
2.取模工具支持图标的可视化选中
LVGL取模工具是没有这个功能的。
3.字体支持压缩
LVGL也支持压缩，但通常压缩效果不是很好（压缩率，解压速度方面），基本没人用压缩。
压缩和字体大小，字符总数量有关，越大，越多，获益越大，如此处只获益2K字节。
字体渲染的原理是什么
MCU的内存通常是有限的，不可能去使用矢量字体，一般都是使用点阵字体，在现代化GUI中，最关键的需求就是：抗锯齿、解码速度快、ROM占用小。
渲染一个字体，最根本的构成如下：
字模位图信息：包含所有取模的二进制字模
字形描述表：描述每一个文字宽度、高度、x轴偏移、y轴偏移、在位图中的位置
码点范围：用于字库查询
字体信息总描述对象：基本的一些信息
SGL魔改后的只包含最根本的信息，同时减少了很多嵌套，嵌套会导致解码的速度下降的很厉害。

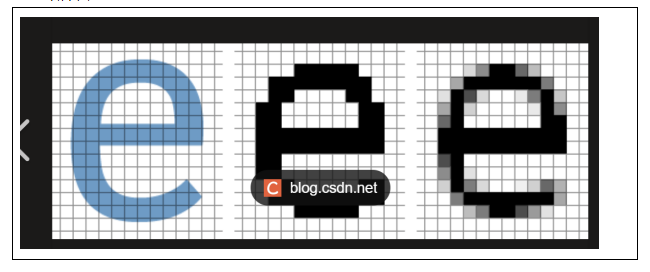

抗锯齿是如何实现的？取模的时候会有1bit 2bit 4bit各种抗锯齿级别，越大效果越好，这个bit数就是每个像素点的深度信息，比如1bit，只有亮和暗两种状态，升级到2bit 4bit有更多的中间状态，这个深度信息就是前景色和背景色的一个混色比例。例如4bit抗锯齿，背景是白色，字体是黑色，深度信息为0x07，差不多一半，那么就是灰色，这就是过渡色，更加平滑的过渡，使观感更加好一点。
如下图：
字体绘制总共简化分为4步（可以单击查看底层算法，简约高效）：
utf-8转unicode
unicode码点查询
字符绘制
索引下一个字符
SGL是目前除了LVGL以外，做的占用最小的一个UI库，比不上LVGL的功能强大，但对于轻量级场景，LVGL绝对比不过，本次只是简单介绍了脏矩阵，字体以及图片相关的设计哲学，作者还有很多设计巧妙的地方，有兴趣的自己可以阅读源码，实际使用感受一下。
