2026.2.27 经验分享会
2026年2月27日下午，上海实邦电子科技有限公司开展了一次经验交流会，由陈工和王工一起分享了他们在工作中积累的一些经验。
首先是陈工分享了----昆仑通泰组态屏
昆仑通态（MCGS）组态屏是国内主流的工业级嵌入式触摸屏（HMI），核心是硬件 + MCGS 组态软件一体化，用于工业现场数据采集、监控、控制与交互，稳定易用、兼容性强。
· 定位：工业人机界面（HMI）+ 小型 SCADA，替代传统按钮 / 指示灯 / 仪表，实现可视化监控与操作。
· 典型场景：设备单机控制、产线监控、楼宇自控、环保 / 水处理、智能装备等。
· 处理器：Cortex A8（600MHz）/ 四核 1GHz（新款 G 系列），32 位嵌入式系统。
· 内存 / 存储：128MB/128MB 起步，新款可达 4GB。
· 屏幕：7–15 英寸 TFT 真彩，分辨率 800×480 至 1920×1080，四线电阻触摸（4096×4096 定位）。
· 供电：DC 24V（工业标准）。
· 串口：RS232、RS485（多设备通讯）。
· 网口：10/100M 以太网（TCP/IP、MODBUS TCP）。
· USB：用于程序下载、U 盘备份 / 恢复、外接设备。
· 其他：可选 CAN、以太网交换机、WiFi 等扩展。
· 防护：前面板IP65（防尘防水），适合车间现场。
· 抗干扰：工业 Ⅲ 级 EMC，宽温 0–45℃（部分宽温型 10~55℃）。
· 寿命：LED 背光长寿命，支持 7×24 小时连续运行。

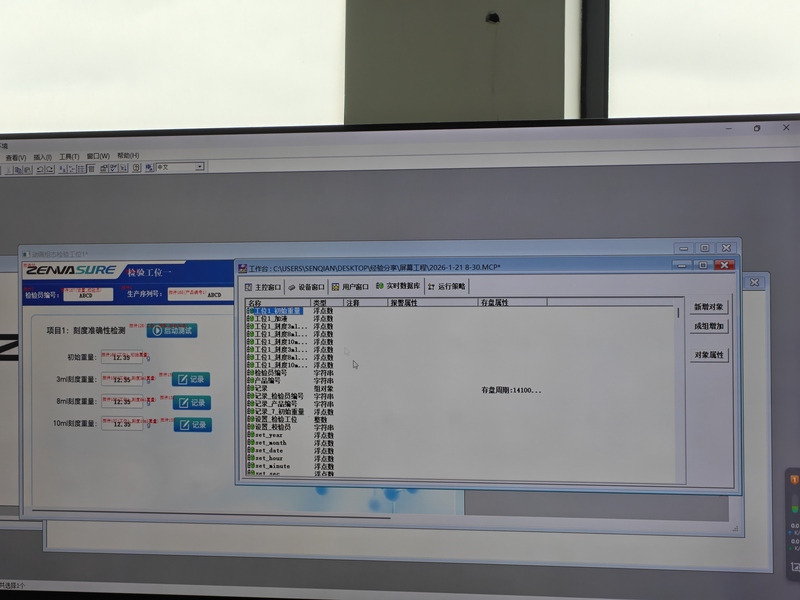

1. 主控窗口：系统参数、启动画面、权限管理、运行设置。
2. 设备窗口：添加 PLC / 变频器 / 仪表等驱动，配置通讯参数（串口 / 网口）。
3. 用户窗口：可视化界面设计，拖放控件、做动画、绑定变量。
4. 实时数据库：定义变量（模拟量 / 开关量 / 字符串）、组对象、报警设置。
5. 运行策略：脚本编程（类 Basic），实现逻辑控制、定时任务、事件触发。
· 可视化组态：内置 300 + 控件（按钮、指示灯、仪表、曲线、报表、SVG 动画），支持自定义图库。
· 数据交互：兼容三菱 / 西门子 / 欧姆龙 / 台达 / 汇川等主流 PLC，支持 MODBUS RTU/TCP、OPC UA、自由协议。
· 报警管理：实时报警、历史报警、报警存储 / 打印 / 应答，多级报警机制。
· 数据记录：实时 / 历史曲线、数据报表、U 盘导出 CSVMCGS昆仑通态。
· 安全权限：多级用户（操作员 / 工程师 / 管理员），操作日志追溯。
· 网络功能：以太网通讯、远程监控、云平台接入（McgsCloud）。
1. 软件安装：PC 安装McgsPro（免费），新建工程。
2. 设备组态：在设备窗口添加对应 PLC 驱动，配置串口 / IP 地址。
3. 变量定义：在实时数据库建变量，关联设备通道。
4. 画面设计：用户窗口拖放控件，绑定变量、做动画（颜色 / 位置 / 数值变化）。
5. 逻辑编写：运行策略写脚本，实现复杂控制逻辑。
6. 下载运行：USB / 以太网下载到屏，现场调试与运行。
· 入门款：TPC7022Et（7 寸，800×480，A8 600MHz，基础通讯）。
· 主流款：TPC1061Ti（10 寸，1024×600，网口 + 双串口，性价比高）。
· 高性能：TPC1570Gi（15 寸，1920×1080，四核 1GHz，4G 存储，高配网口）。
· 优势：国产、易用、稳定、驱动全、性价比高、本地化服务好。
· 适合：中小设备 / 产线、OEM 设备配套、改造项目、对成本敏
一、核心定位与用途
二、硬件核心参数（主流 TPC 系列）
1. 核心配置
2. 接口（标配）
3. 工业可靠性
三、配套软件：MCGS 嵌入版 / McgsPro
1. 软件架构（五大核心模块）
2. 核心功能
四、开发与使用流程
五、主流型号速览
六、优势与适用场景

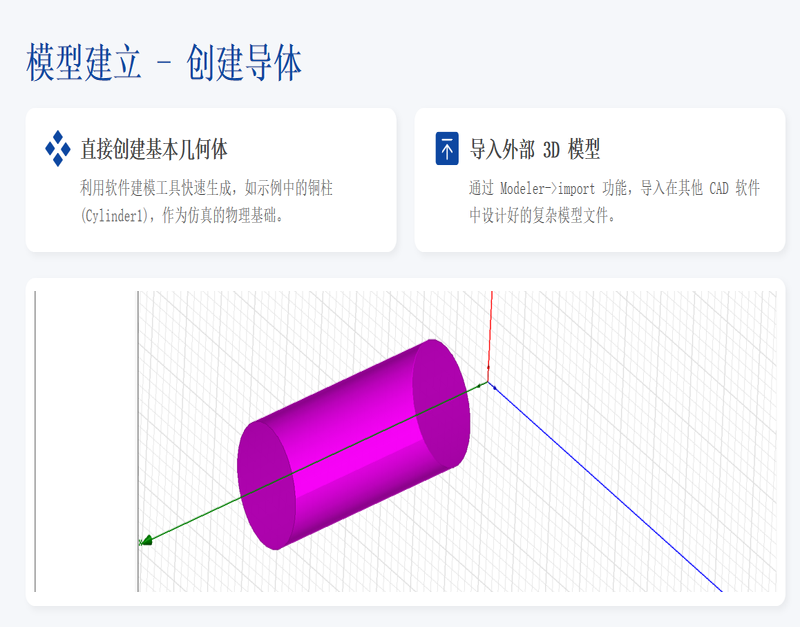

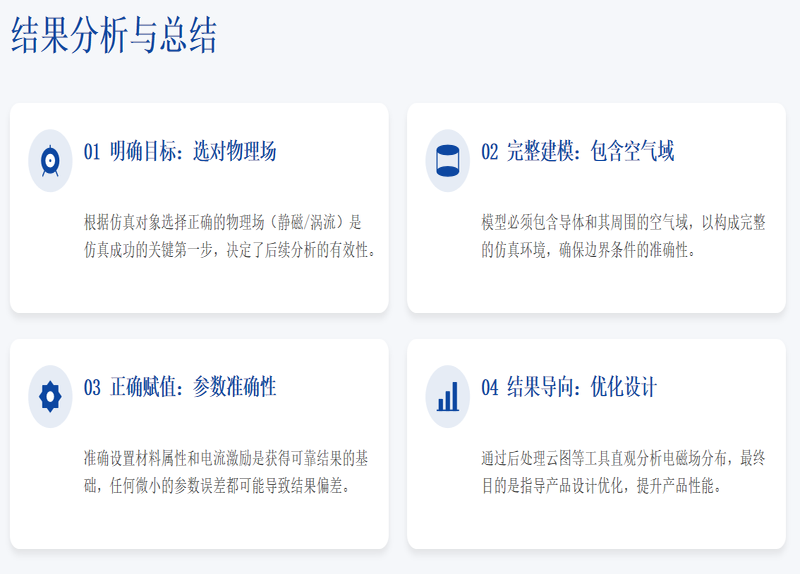

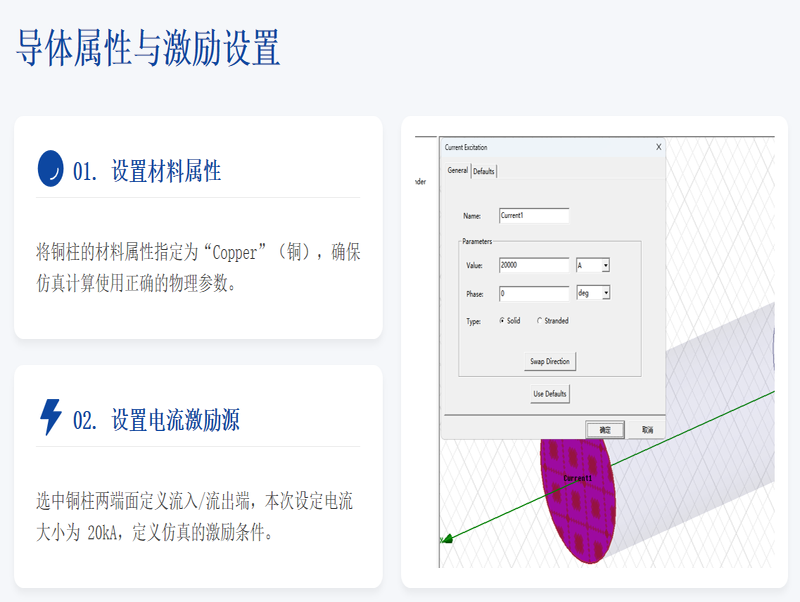

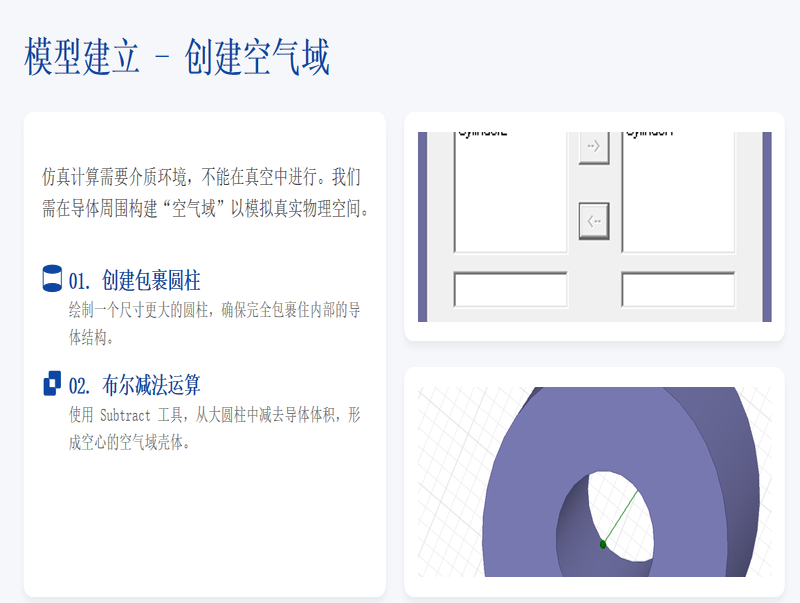

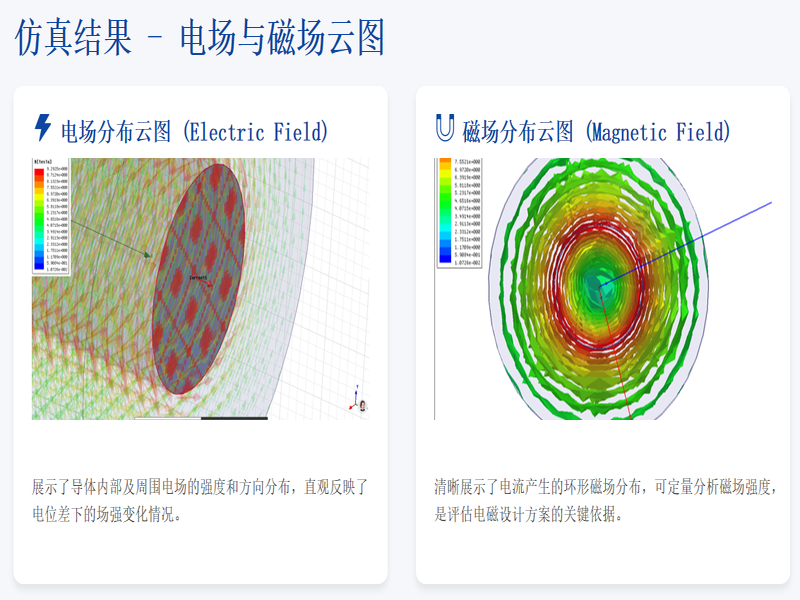

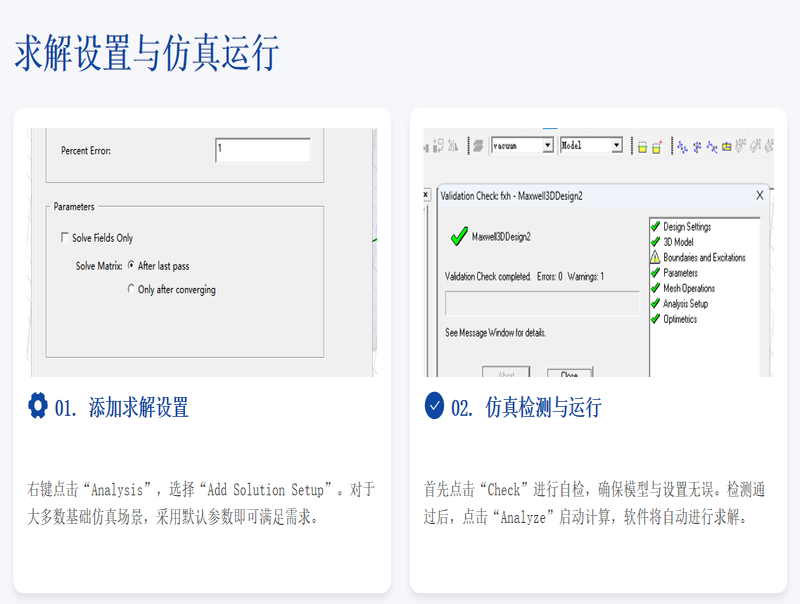

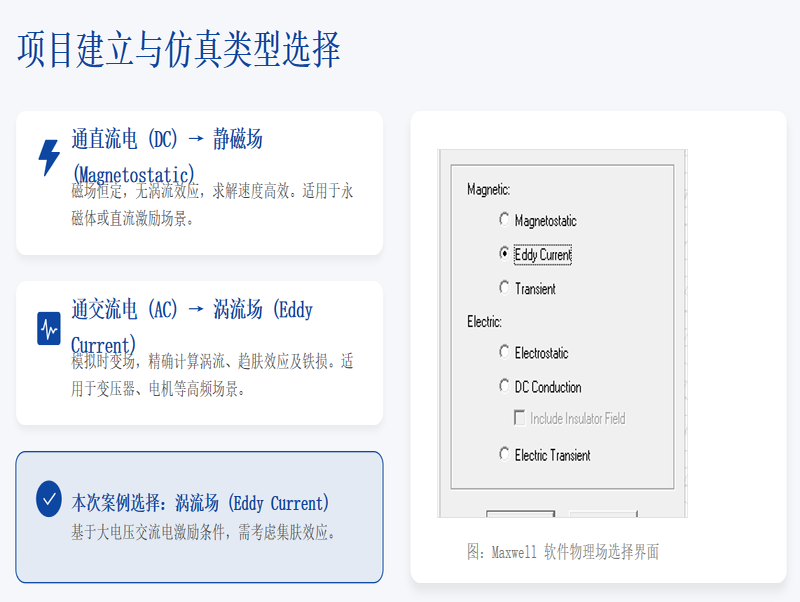

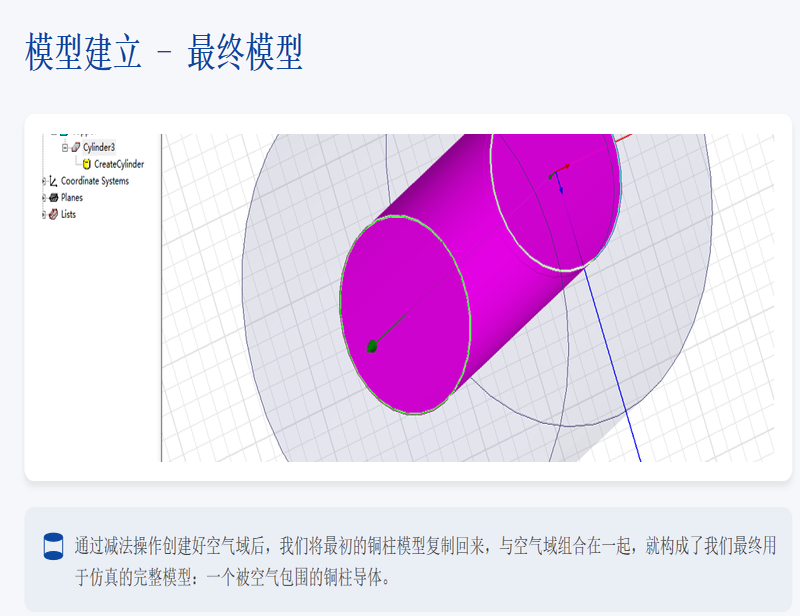

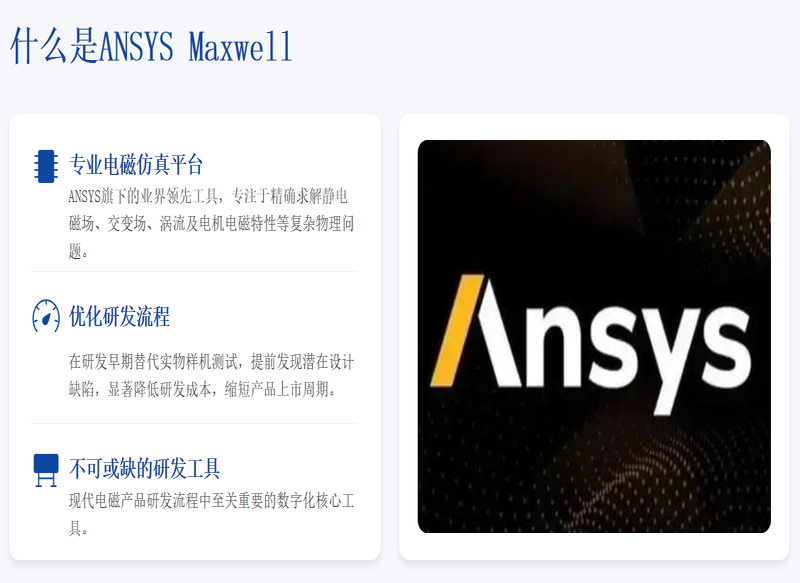

王工分享了----基于Ansys Maxwell的电磁仿真
