感性负载对电源的影响有多大？
2023/11/27 14:27:28 点击：
我们平时接触到的感性负载有很多，比如继电器、电磁阀、电机等，这些都是感性负载。电感线圈的电流不能突变，所以在感性负载断开时，会产生一个较高的反向电动势。在直流应用中，一般情况下，可以在负载两端并联一个二极管，形成续流回路，消除或降低反向电动势。
那么，这个反向电动势的影响有多大，如果不做处理会怎样？今天，我们就通过示波器来看一下。

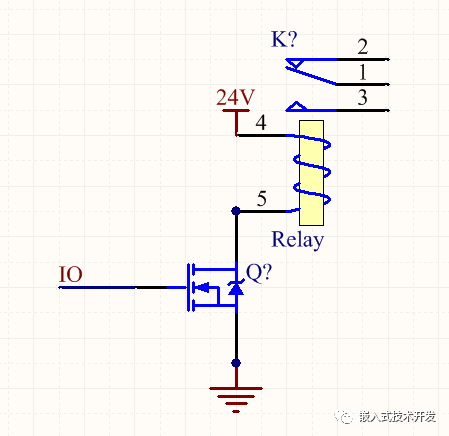

以驱动电磁阀为例，不加续流二极管，电路如下：
通过MOS管去驱动多个24V的电磁阀，每个电磁阀的电流约0.6A。MOS管通过单片机的IO来控制，单片机的电源使用同一个24V电源，经过DC-DC降为5V，再通过1117-3.3稳压到3.3V，没有做其它特殊处理。

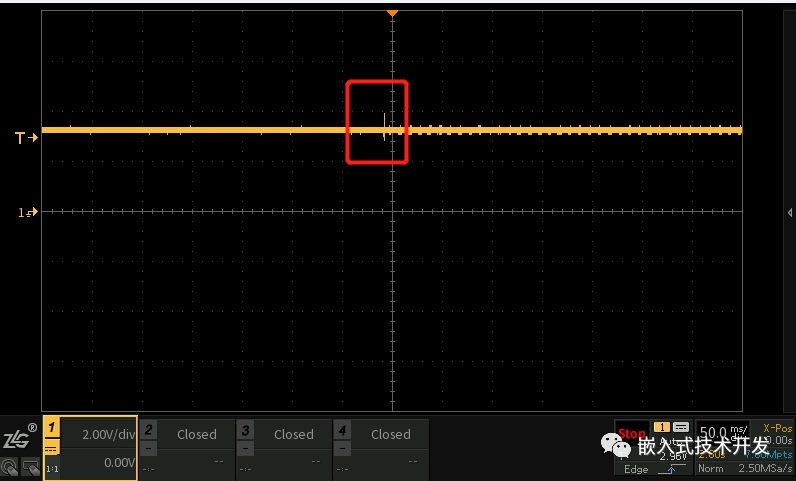

电磁阀通电时，3.3V电源的波形是这样的：
可以看到，有一个小的波动，这个波动对单片机没什么影响。

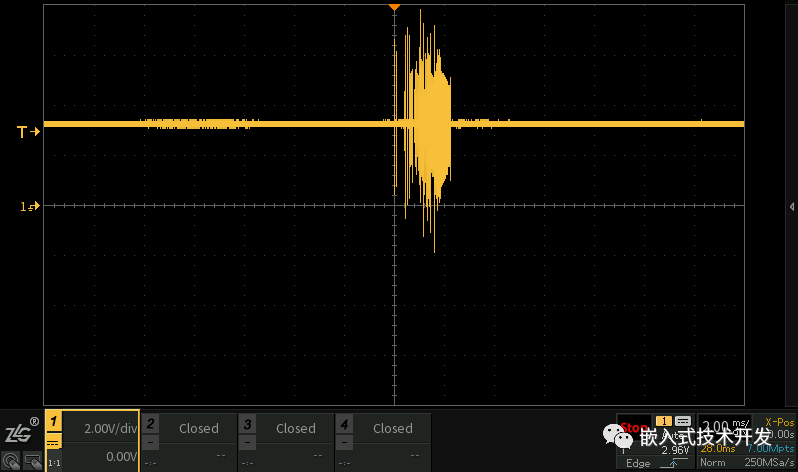

电磁阀断电时，3.3V的电源波形是这样的：
这个就很明显了，波动非常大。在24V上产生的反向电动势，即使经过了DC-DC和线性稳压两级转换，对3.3V的电源影响依然非常大。实际结果就是，这个波动会导致单片机死机，或者通信出错。
当然，不是每次都出问题，说明单片机还是有一定的抗干扰能力，但是出问题的概率非常大。负载的功率越大，出问题的概率也越大。

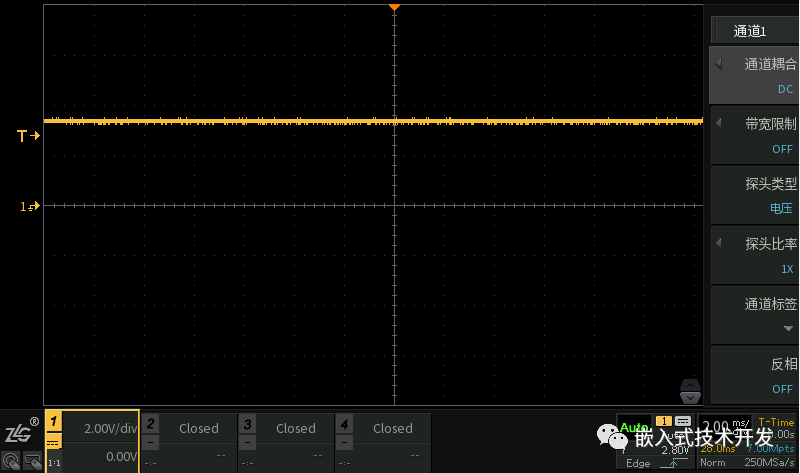

下面，我们再来看看加了续流二极管时的波形：
非常稳定，几乎没有看到任何影响。看来这个续流二极管还是非常有必要的。续流二极管可以选一般的整流管，比如1N4007之类的，用肖特基二极管或快恢复二极管效果会更好。
那么，这个反向电动势的影响有多大，如果不做处理会怎样？今天，我们就通过示波器来看一下。
以驱动电磁阀为例，不加续流二极管，电路如下：
通过MOS管去驱动多个24V的电磁阀，每个电磁阀的电流约0.6A。MOS管通过单片机的IO来控制，单片机的电源使用同一个24V电源，经过DC-DC降为5V，再通过1117-3.3稳压到3.3V，没有做其它特殊处理。
电磁阀通电时，3.3V电源的波形是这样的：
可以看到，有一个小的波动，这个波动对单片机没什么影响。
电磁阀断电时，3.3V的电源波形是这样的：
这个就很明显了，波动非常大。在24V上产生的反向电动势，即使经过了DC-DC和线性稳压两级转换，对3.3V的电源影响依然非常大。实际结果就是，这个波动会导致单片机死机，或者通信出错。
当然，不是每次都出问题，说明单片机还是有一定的抗干扰能力，但是出问题的概率非常大。负载的功率越大，出问题的概率也越大。
下面，我们再来看看加了续流二极管时的波形：
非常稳定，几乎没有看到任何影响。看来这个续流二极管还是非常有必要的。续流二极管可以选一般的整流管，比如1N4007之类的，用肖特基二极管或快恢复二极管效果会更好。
