电路图解读之滤波电路详解
2024/12/24 16:27:00 点击：
滤波电路

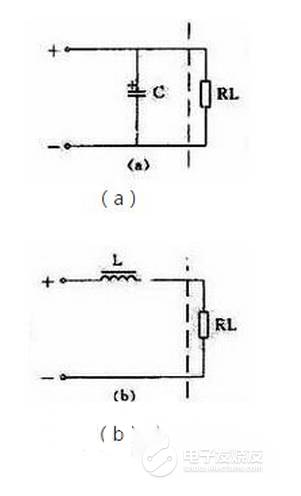

把电容器和负载并联，如图1(a)，正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
电感滤波
把电感和负载串联起来，如图1(b)，也能滤除脉动电流中的交流成分。
L、C滤波

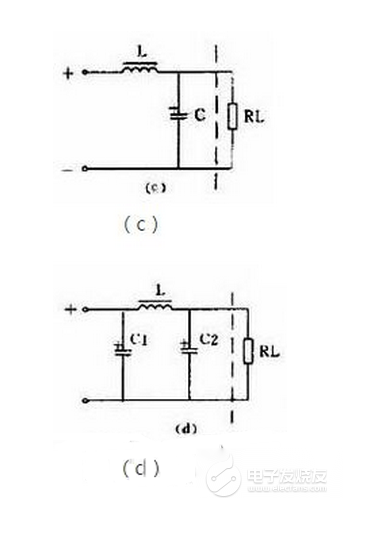

用1个电感和1个电容组成的滤波电路因为象一个倒写的字母“L”，被称为L型，见图1(c)。用1个电感和2个电容的滤波电路因为象字母“π”，被称为π型，见图1(d)，这是滤波效果较好的电路。
RC滤波

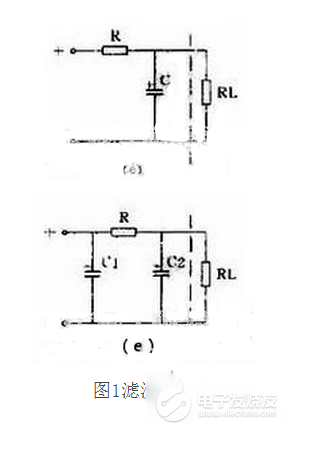

电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC滤波电路。同样，它也有L型，见图1(e);π型，见图1(f)。
本文针对构成电路图一部分的滤波电容下的三种构成分别进行了介绍。只要掌握了本文中的内容，详细大家一定能够非常快速准确的完成电路图的理解。电路图看似庞大复杂，但只要将其拆分成较小的一些部分便能快速准确地进行阅读。
整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
把电容器和负载并联，如图1(a)，正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
电感滤波
把电感和负载串联起来，如图1(b)，也能滤除脉动电流中的交流成分。
L、C滤波
用1个电感和1个电容组成的滤波电路因为象一个倒写的字母“L”，被称为L型，见图1(c)。用1个电感和2个电容的滤波电路因为象字母“π”，被称为π型，见图1(d)，这是滤波效果较好的电路。
RC滤波
电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC滤波电路。同样，它也有L型，见图1(e);π型，见图1(f)。
本文针对构成电路图一部分的滤波电容下的三种构成分别进行了介绍。只要掌握了本文中的内容，详细大家一定能够非常快速准确的完成电路图的理解。电路图看似庞大复杂，但只要将其拆分成较小的一些部分便能快速准确地进行阅读。
