在一个高速印刷电路板 （PCB） 中，通孔在降低信号完整性性能方面一直饱受诟病。然而，过孔的使用是不可避免的。在标准的电路板上，元器件被放置在顶层，而差分对的走线在内层。内层的电磁辐射和对与对之间的串扰较低。必须使用过孔将电路板平面上的组件与内层相连。

幸运的是，可设计出一种透明的过孔来最大限度地减少对性能的影响。

1. 过孔结构的基础知识

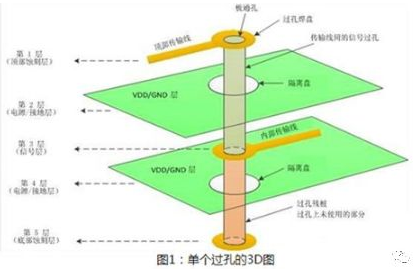

让我们从检查简单过孔中将顶部传输线与内层相连的元件开始。图1是显示过孔结构的3D图。有四个基本元件：信号过孔、过孔残桩、过孔焊盘和隔离盘。

过孔是镀在电路板顶层与底层之间的通孔外的金属圆柱体。信号过孔连接不同层上的传输线。过孔残桩是过孔上未使用的部分。过孔焊盘是圆环状垫片，它们将过孔连接至顶部或内部传输线。隔离盘是每个电源或接地层内的环形空隙，以防止到电源和接地层的短路。

2. 过孔元件的电气属性

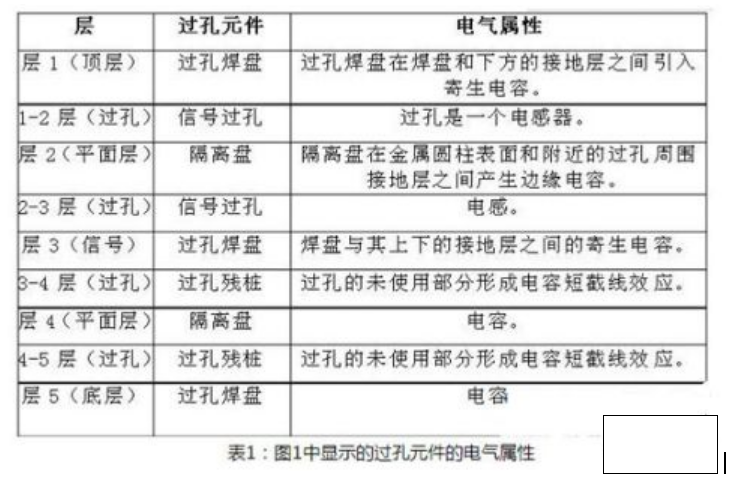

如表格1所示，我们来仔细看一看每个过孔元件的电气属性。

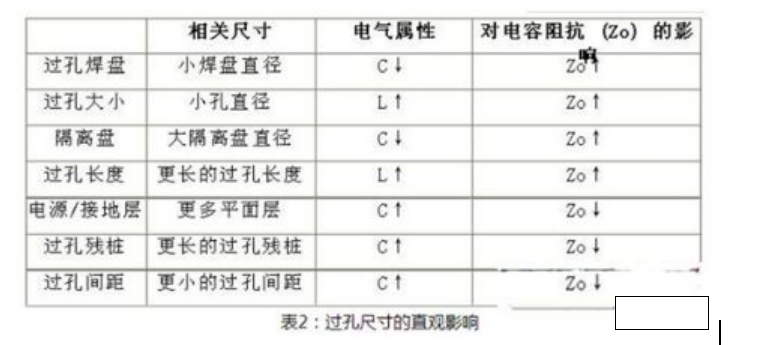

一个简单过孔是一系列的π型网络，它由两个相邻层内构成的电容-电感-电容 （C-L-C） 元件组成。表格2显示的是过孔尺寸的影响。

通过平衡电感与寄生电容的大小，可以设计出与传输线具有相同特性阻抗的过孔，从而变得不会对电路板运行产生特别的影响。还没有简单的公式可以在过孔尺寸与C和L元件之间进行转换。3D电磁 （EM） 场解算程序可以根据PCB布局布线中使用的尺寸来预测结构阻抗。通过重复调整结构尺寸和运行3D仿真，可优化过孔尺寸，来实现所需阻抗和带宽要求。

3. 设计一个透明的差分过孔

我们曾在之前的帖子中讨论过，在实现差分对时，线路A与线路B之间必须高度对称。这些对在同一层内走线，如果需要一个过孔，必须在两条线路的临近位置上打孔。由于差分对的两个过孔距离很近，两个过孔共用的一个椭圆形隔离盘能够减少寄生电容，而不是使用两个单独的隔离盘。接地过孔也被放置在每个过孔的旁边，这样的话，它们就能够为A和B过孔提供接地返回路径。

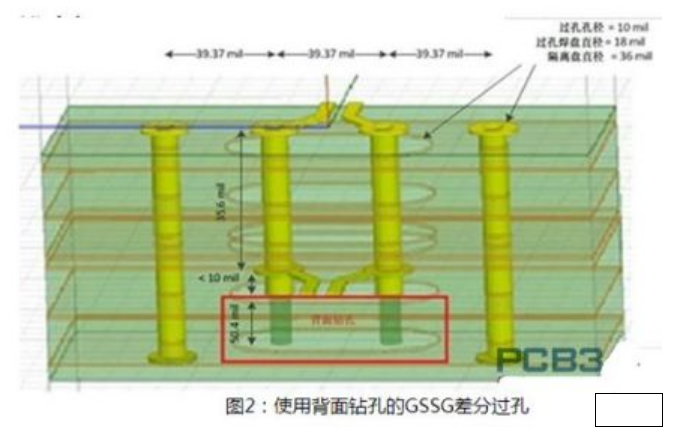

图2显示的是一个地-信号-信号-地 （GSSG） 差分过孔结构示例。两个相邻过孔间的距离被称为过孔间距。过孔间距越小，互耦合电容越多。

不要忘记，在传输速率超过10Gbps时，过孔残桩会严重影响高速信号完整性。幸运的是，有一种背面钻孔PCB制造工艺，此工艺可以在未使用的过孔圆柱上钻孔。根据制造工艺公差的不同，背面钻孔去除了未使用的过孔金属，并最大限度地将过孔残桩减少到10mil以下。

3D EM仿真器用来根据所需的阻抗和带宽来设计差分过孔。这是一个反复的过程。此过程重复地调整过孔尺寸，并运行EM仿真，直到实现所需的阻抗和带宽。

4. 如何验证性能

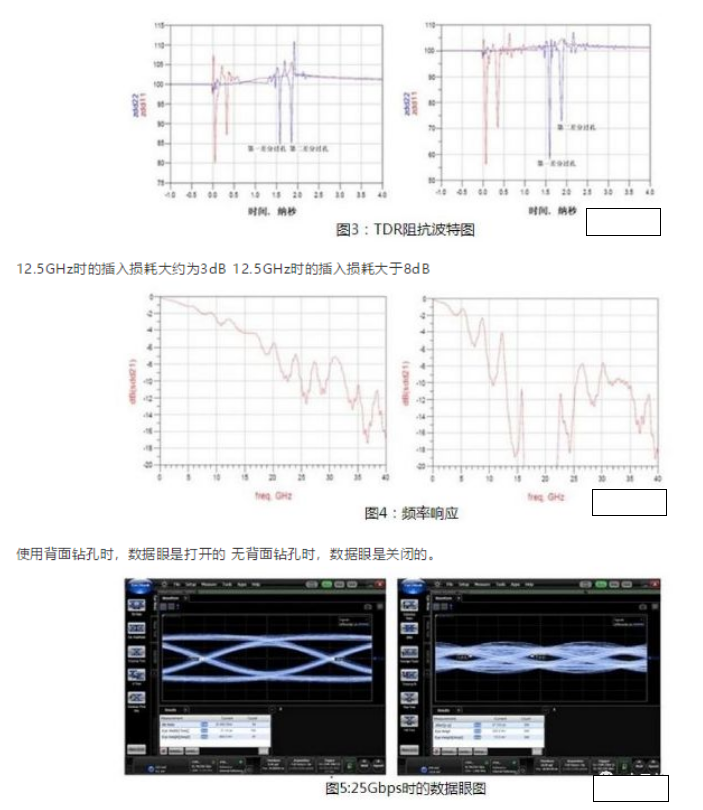

图2中显示的差分过孔设计已构建完毕并经测试。测试样片包括顶层的一对差分线，之后是到内部差分线的差分过孔，然后第二对差分过孔再次连接至顶层的球状引脚栅格阵列封装 （BGA） 接地焊盘。信号路径的总长度大约为1330mil。我用差分时域反射仪 （TDR） 测得其差分阻抗，用网络分析仪测得了带宽，并用高速示波器测量了数据眼图来了解其对信号的影响。图3，4，5分别显示了阻抗、带宽和眼图。左图是使用背面钻孔时的测试结果，而右图是无背面钻孔的测试结果。在图5中的带宽波特图中，我们可以很清楚地看到背面钻孔对于在数据速率大于10Gbps 的情况下实现高性能是必不可少的。

使用背面钻孔，ZDIFF大约为85? 无背面钻孔，ZDIFF大约为58?
