《开漏电路》

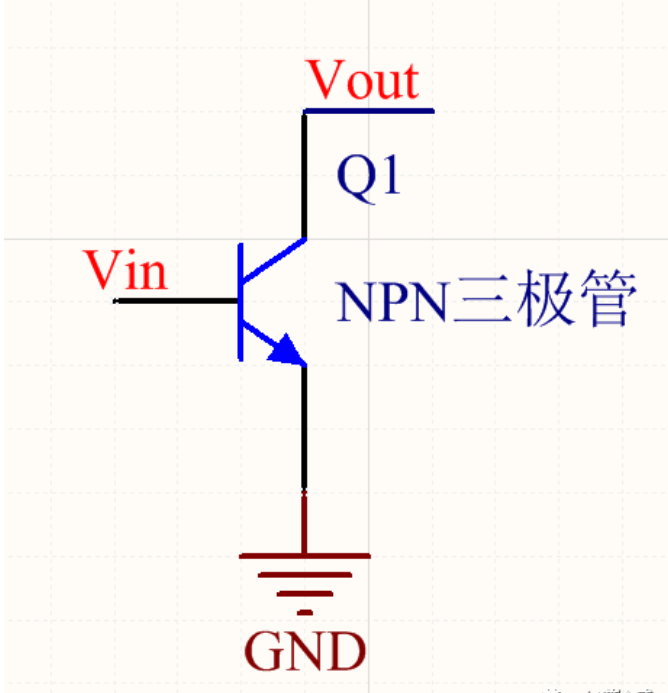

如果说开集你可能就明白了！开集就是集电极C啥都不接，直接输出；

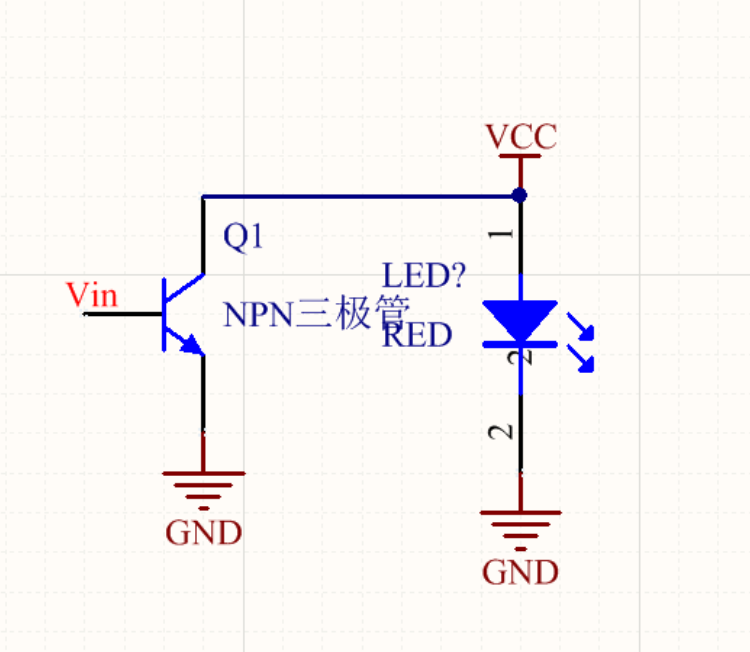

如果输出直接带负载，则只能输出低电平；如果要控制一个负载，比如一个LED，那就必须接一个上拉电阻，就像下图这样。

当Vin没有电流，Q1断开时，上拉电源给输入电流，LED亮。当Vin流入电流，Q1导通时，导致led无压差，LED灭。

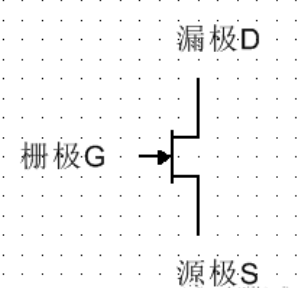

而开漏电路，就是把上图中的三极管换成场效应管（MOSFET）。

场效应管是电压控制型元器件，栅极给电压就会导通，否则断开！

场效应管有个输入阻抗很大的特性，所以大电流不会流到控制端，这样就不会烧坏控制电路；而三极管不同，是电流控制型元器件，如果使用开漏电路，就会有电流流入控制端，会烧坏控制电路，所以我们很少听到开集电路，因为有烧坏的风险！
