产品介绍

一、仪器简介

本仪器主要用于测量铝管内涂层的电导值。它是由单片计算机机为核心组合而成的计算机数字测量系统。是将检测到的被测对象的模拟量参数经A/D转换成数字量参数，送入计算机系统进行运算，最后将运算结果以数字的形式输出到液晶屏进行显示。以方便用户解读。

二、系统组成

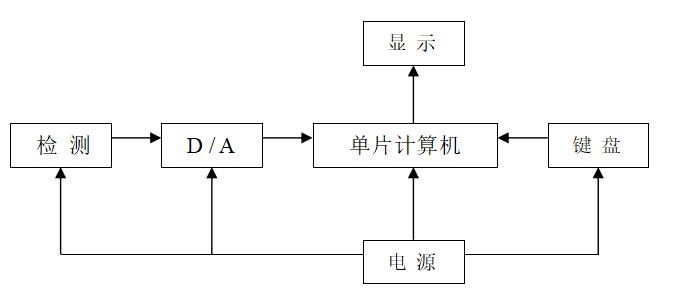

该系统由测量信号检测部分、模数转换部分、单片计算机处理部分、液晶及LED显示部分、键盘操作部分以及电源部分组成。如下图

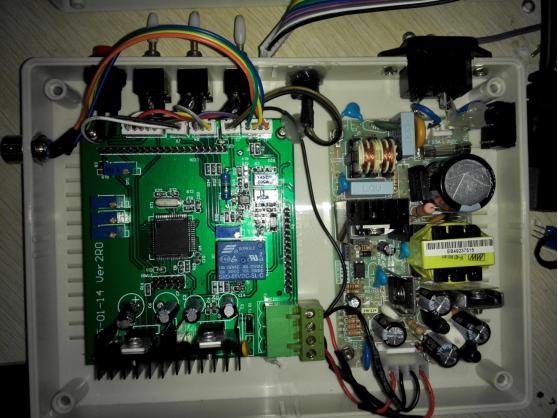

三、产品内部电路板组成模块图

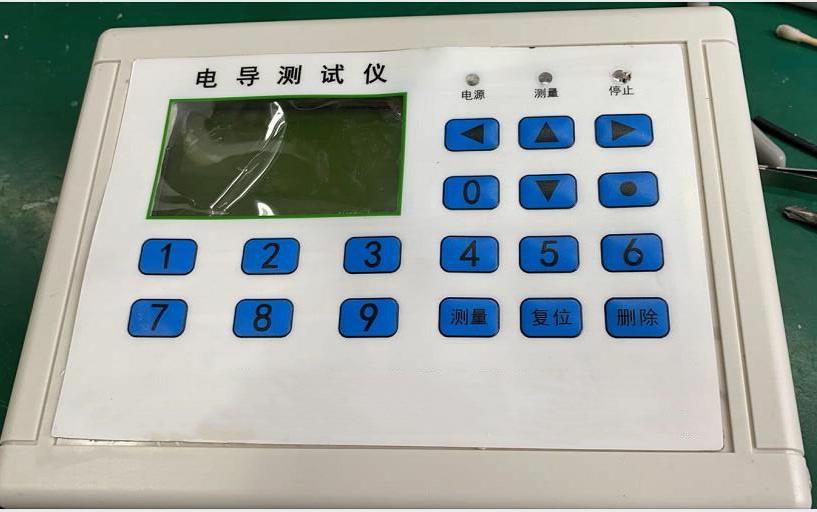

四、成品图

五、使用方法

1、将测量导线的插头插入仪器的测量插座上（操作时，注意对准滑槽）

2、将电源线插接到仪器的电源插座上，然后再将电源插头链接到220V/50Hz的电源。

3、打开电源开关。电源指示黄灯亮。此时屏幕显示“====上海佳田药用包装有限公司====”字样片刻后，换页显示“批号”、“电压”、“时间”、“电流”等。

4、根据不同铝管所需不同测量电压的需要，调整测量电压选择开关，选择所需的测量电压。

5、按下复位键，使测量电压切换到所选测量电压上来，待屏幕刷新后，所选电压值显示在屏幕上。

6、按下数字键，键入产品的批号。

7、按“上”“下”“左”“右”键，可移动光标。按下删除键，光标所在处的字符被删除，然后键入新字符进行修改。

6、在校验按钮退出的状态下，按下测量键或操作测量器开关即进入测量状态。此时，停止指示红灯灭，测量指示绿灯亮。

7、待测量时间到后，测量指示绿灯灭，停止指示红灯亮，测量结束。同时，蜂鸣器发出三声鸣响，提示工作人员测量结束并在屏幕上显示出测量结果。

8、仪器在使用一段时间需要校验时，把测量电压选择在5V状态，将测量插座上的插头拔下或悬空测量棒，然后按下测量键进行测零。测零结束后，将校验按钮按下，然后按下测量键进行定值校验。

9、调时间，仪器可以调整测试时间，把光标移到时间位置，然后输入要该的时间（1-9），然后按复位按键。

10、调试，外接226欧姆电阻，把检测电压选择在5V状态，测试结果在20mA左右，把检测电压选择在6V状态，测试结果在24mA左右，把检测电压选择在6.3V状态，测试结果在25.2mA左右.
